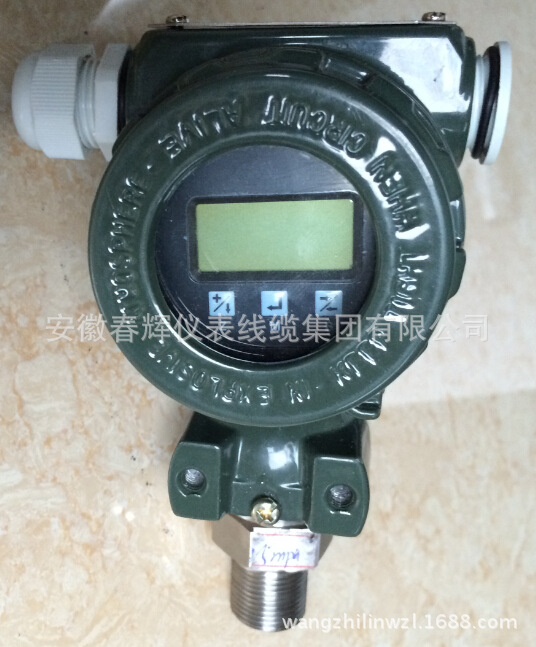

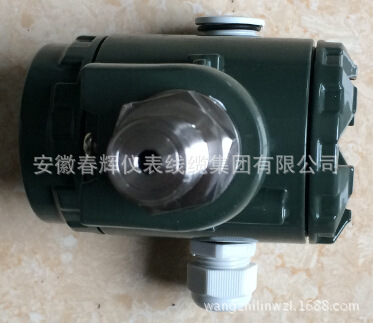

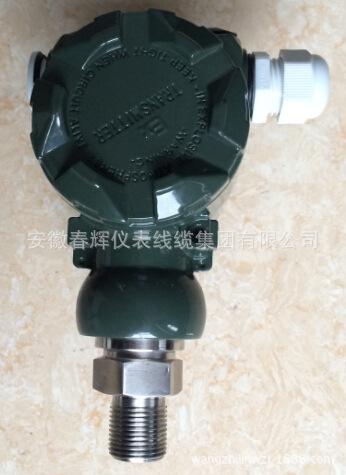

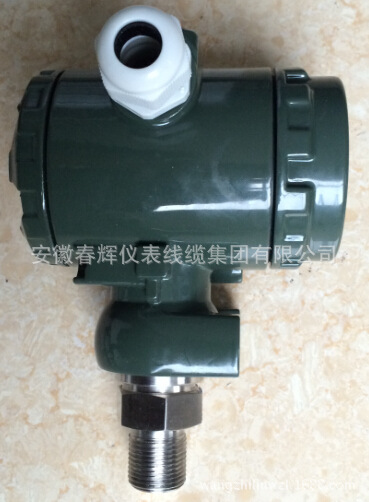

- 產品名稱：壓力變送器
- 產品型號：BP-2088
- 產品展商：春輝
- 產品文檔：無相關文檔
簡單介紹
BP-2088壓力變送器，?BP-2088壓力變送器，?BP2088系列壓力變送器具有工作壓力變送器,性能穩定,安裝使用方便,體積小,重量輕,性能價格比高等特點.能在正負壓力測量中得到應用.BP2088系列壓力變送器采用擴散硅或陶瓷壓阻傳感器作為壓力檢測元件,傳感器的信號經高性能電子放大器轉換成4-20mA或0-10mA統一輸出信號.
產品描述
一、概述：
BP-2088壓力變送器，BP-2088壓力變送器，BP2088系列壓力變送器具有工作壓力變送器,性能穩定,安裝使用方便,體積小,重量輕,性能價格比高等特點.能在正負壓力測量中得到應用.BP2088系列壓力變送器采用擴散硅或陶瓷壓阻傳感器作為壓力檢測元件,傳感器的信號經高性能電子放大器轉換成4-20mA或0-10mA統一輸出信號.
二、BP-2088壓力變送器參數：
BP-2088壓力變送器壓力變送器精度等級: 0.25級基本誤差±0.25%
BP-2088壓力變送器壓力變送器0.5級基本誤差±0.5%
BP-2088壓力變送器壓力變送器非線性誤差: 0.25級≤±0.25%FS
0.5級≤±0.5%FS
輸出特性: 兩線制4-20mA輸出的品種,標準供電DC24V,負載電阻大于600Ω時,每增加50Ω需增加1V供電,但高供電為DC45V.當需要過DC24V供電時,輸出回路應避免長期工作在零負載電阻狀態,必要時可在輸出回路中串入電阻以降低輸出功率管的功耗.零負載電阻時底供電電壓DC12V。
|
應用范圍
|
工業過程控制系統中壓力的測量
|
|
被測介質
|
與316L相容的介質
|
|
量程（表壓、絕壓）
|
0～10kPa，0～16kPa，0～25kPa，0～40kPa，
0～0.06MPa，0～0.1MPa，0～0.16MPa，
0～0.25MPa，0～0.4MPa，0～0.6MPa，
0～1MPa，0～1.6MPa，0～2.5MPa，
0～4MPa，0～6MPa，0～10MPa，
0～16MPa，0～25MPa，0～40MPa，
0～60MPa，0～100MPa，0～160MPa
|
|
過載
|
對于量程≤10MPa，2倍；
對于量程＞10MPa，1.5倍
|
|
精度(包括線性、遲滯、重復性)
|
0.25%，0.5%
|
|
工作溫度范圍
|
被測介質：－60～＋150℃；
環境溫度：－40～＋85℃
|
|
補償溫度范圍
|
－40～＋85℃
|
|
環境溫度變化的影響
|
1，對于量程＞0.06MPa：
對于0.25級：＜0.01%/℃；
對于0.5級： ＜0.02%/℃；
2，對于量程≤0.06MPa：
對于0.25級：＜0.02%/℃；
對于0.5級： ＜0.04%/℃
|
|
穩定性
|
＜0.2％FS / 年
|
|
輸出
|
4～20mADC兩線制
|
|
供電電源
|
12～45VDC （要考慮負載）；
對于本安系統需配相應的柵
|
|
電氣接口
|
M20×1.5或ZG1/2
|
|
過程接頭
|
M20×1.5或1/2 NPT，或按用戶要求
|
|
功耗
|
＜1W
|
|
外殼防護等級
|
IP65
|
|
重量
|
＜1.5kg
|
三、產品選型：
|
型 譜
|
說 明
|
|
型號
|
BP2088
|
壓力變送器
|
|
量程范圍
|
A
|
0－5kPa～20KPa
|
|
B
|
0－20kPa～70KPa
|
|
C
|
0－70kPa～350KPa
|
|
D
|
0－200kPa～700KPa
|
|
E
|
0－700kPa～3.5MPa
|
|
F
|
0－2.0MPa～7MPa
|
|
G
|
0－7MPa～35KPa
|
|
H
|
0－20MPa～60MPa
|
|
精度等級
|
Ⅰ
|
0.1%
|
|
Ⅱ
|
0.25%
|
|
Ⅲ
|
0.5%
|
|
輸出信號
|
E
|
4--20mA DC 兩線制
|
|
K
|
1--5V DC 三線制
|
|
S
|
型
|
|
M
|
用戶約定
|
|
壓力連接
|
R
|
標準型(M20×1.5)
|
|
P
|

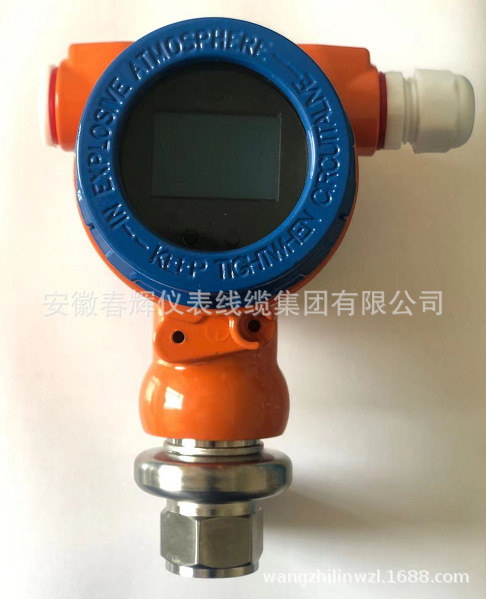

齊平膜
|
|
O
|
按用戶尺寸加工
|
|
其他選項
|
i
|
本安型iaⅡCT6
|
|
d
|
隔爆型DⅡBT4
|
|
T
|
船用型
|
|
M1
|
線性指示表
|
|
M2
|

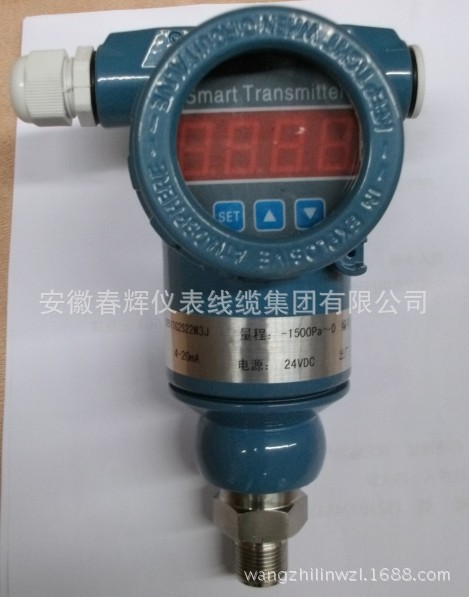

數字液晶指示表
|
|
M3
|
數碼管數字指示表
|
|
Z
|
帶阻尼調整
|
|
Q
|
遷移
|
|
A
|
絕壓測量
|
|
F
|
負壓測量
|
|
C
|
陶瓷傳感器
|
|
S
|

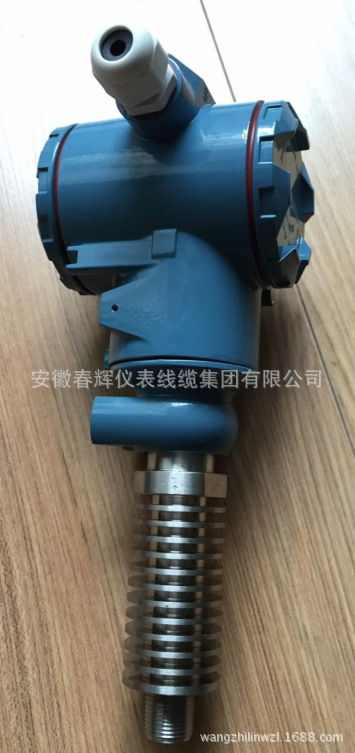

散熱器及過程連接件
|
|
Y
|
用戶約定
|
四、安裝與接線
變送器是直接安裝在管道或設備上，安裝時注意扳緊受力處。
打開變送器罩蓋，即見接線端子。
變送器的安裝地點，應盡量遠離大功率的電器設備，盡量安裝在溫度梯度和溫度波動小的地方，避免安裝在振動源附近，以免影響變送器的性能。
搬運和安裝變時，應小心謹慎，避免遠器損壞，以免影響變送器的性能。
變送器的本安導線不得與高壓電纜一起敷設，導線長度應晝縮短，導線的分布電感、分布電容與變送器的電感、電容分別之和，不得過柵規定的額定值。
變送器設有接地螺釘，接地導線牢靠，但接地電阻不大于2Ω。
維修時應切斷本安電路電源,不要在危險區進行檢修。
電源電纜選用RTV三芯電纜線，電纜線外徑為φ8mm，電線截面不小于1mm。
電氣殼體上的接線孔應當密封或塞?。ㄓ妹芊饧苑乐乖陔姎鈿んw內積水。如果接線孔不能密封，電氣殼體接線孔應朝下安裝，以便排液。
耐溫300度
